Flügelrad-Wärmezähler smart W OMS

MID-konforme Kompaktwärmezähler in Verschraubungsausführung und Messkapselausführung. Sie verfügen über integrierte Funktechnik für die Auslesung mit dem Gateway Smart G oder per Walk-by. Der Durchflusssensor in Ganzmetallausführung ist für einen Nenndurchfluss von qp 0,6 bis 2,5 m³/h geeignet.

  • Flexibilität duch Wechsel des Vorlaufs und Rücklaufs sowie der Energieeinheit
  • kurzer und statischer Temperaturmesszyklus alle 4 Sekunden
  • kompakte Bauweise und abnehmbares Rechenwerk

Deltamess setzt auf Nachhaltigkeit durch Kreislaufwirtschaft, um Ressourcen schonend und effizient zu nutzen.

Wärmezähler TECHEM qp 1,5 m³/h - Temperaturfühler 5,2 mm - inkl. OMS-Funk & abnehmbarem Rechenwerk
Wärmezähler TECHEM qp 1,5 m³/h - Temperaturfühler 5,2 mm - inkl. OMS-Funk & abnehmbarem Rechenwerk
Wärmezähler TECHEM qp 1,5 m³/h - Temperaturfühler 5,2 mm - inkl. OMS-Funk & abnehmbarem Rechenwerk
Artikelnummer: 11326
GTIN: 4064966012602
Flügelrad-Wärmezähler mit Messkapsel TECHEM und integriertem OMS-Funk für die Auslesung mit Gateway smart G oder durch Walk-By

Wärmezähler TECHEM qp 1,5 m³/h - Temperaturfühler 5,2 mm - inkl. OMS-Funk & abnehmbarem Rechenwerk

  • präzise Wärmemengenerfassung im Mehrstrahlprinzip
  • schnelle Reaktionsfähigkeit durch dynamischen Temperaturmesszyklus
  • automatische Rückflusserkennung
  • integrierte Funkkommunikation für komfortable Fernauslesung
  • abnehmbares Rechenwerk für eine flexible und montagefreundliche Installation

Technische Daten Durchflusssensor

Nenndurchfluss qp: 1,5 m³/h
Anlaufwert: 4 l/h
Minimum qi: 30 l/h
Maximum qs: 3 m³/h
Druckverlust ∆p bei qp: 0,2 bar
Druckverlust ∆p bei qs: 0,74 bar
Anschlussgewinde: M 62 x 2
Dynamikbereich qi/qp: 1:50
Einbau: Rücklauf
Genauigkeitsklasse (MID): 3 (EN 1434)
Schutzart: IP65
Nenndruck PN: 16 bar
Temperaturbereich: 15°C – 90°C

Technische Daten Rechenwerk

Temperaturbereich: 0°C – 150°C
Umgebungstemperatur Einsatz: 5°C – 55°C bei 95% rH
Transporttemperatur: -25°C – 70°C (für max. 168 h)
Lagertemperatur: -25°C – 55°C
Temperaturdifferenzbereich ∆Θ: 3K – 100K
Minimale Temperaturdifferenz ∆Θ: > 0,5 K
Auflösung Temperatur: 0,01°C
Messzyklus Temperatur; dynamisch: 2 / 60 s

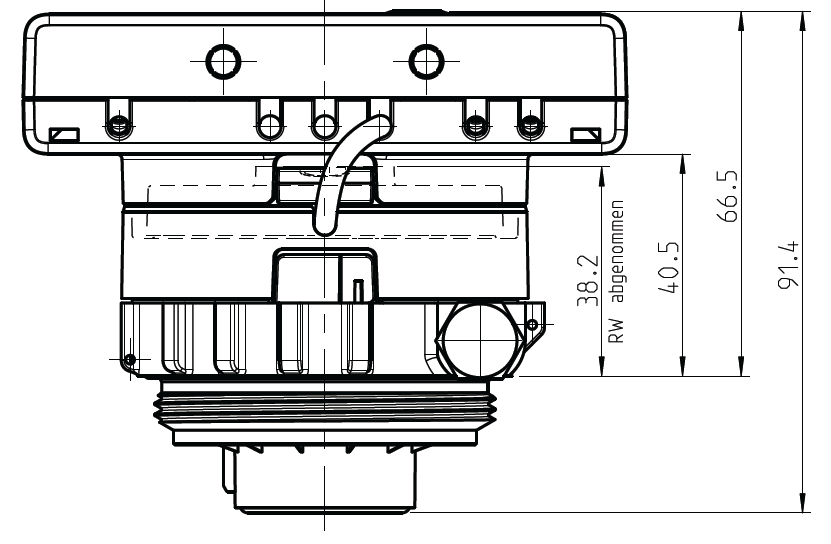

Abmessungen Rechenwerk (H x B x T): 75 x 110 x 34,5 mm
Anzeige: LCD 8 Ziffern + Sonderzeichen
Versorgungsspannung: 3 V Lithiumbatterie
Schutzart: IP65
Anzeige (Einheit): kWh

Technische Daten Temperatursensoren

Platin-Präzisionswiderstand: Pt1000
Fühlerdurchmesser: 5,2 mm
