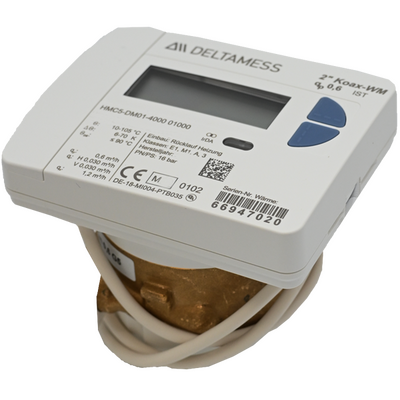

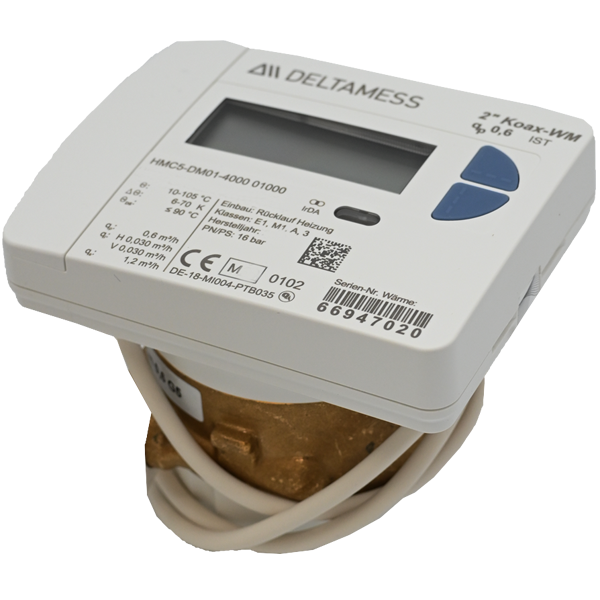

Kompakt-Wärmezähler Koax G2 qp 2,5 m3/h - Temperaturfühler 5,0 mm
Die Geräte verfügen über eine IrDA-Schnittstelle sowie eine Schnittstelle zur Nachrüstung externer Module. Ab Werk können die Geräte mit der benötigten Kommunikationstechnik ausgestattet werden.
Die Messwerterfassung erfolgt über zwei Platin-Widerstandsthermometer vom Typ PT 1000 sowie einen hydraulischen Flügelradgeber mit magnetfreier Abtastung nach dem Induktivprinzip. Dadurch wird ein verschleißarmer und langzeitstabiler Messbetrieb gewährleistet.
Hohe Auflösung durch 8-stellige LCD-Anzeige. Es werden der aktuelle Wert, der Altwert, die Monatswerte sowie zahlreiche Service- und Betriebsparameter angezeigt. Das 2-Tastensystem gewährleistet eine schnelle Bedienung.
- Spannungsversorgung: 6-Jahres-Lithiumbatterie
- Zulassung nach Europäischer Messgeräterichtlinie (MID)
- geeignet für Tauchhülsenmessung und Direktmessung
- 5 Jahre Garantie
Rechenwerk
|
| Temperaturbereich: |
10 °C bis 90 °C |
| Umgebungstemperatur: |
5 °C bis 55 °C |
| zugelassene Temperaturdifferenz: |
3 K - 70 K |
| Zählbeginn Temperaturdifferenz: |
1,0 K |
| Energieversorung: |
Lithium; Nennspannung 3,0 V |
| Betriebsdauer: |
> 6 (opt. 10) Jahre + 1 Jahr Reserve |
| Display-Ebenen |
| Standard: |
min. 2, bis zu 10 (abhängig von Optionen und Ausführung) |
| Anzeige: |
8-stelliges LCD + Piktogramme |
| Energieanzeige: |
kWh, optional MWh |
| Durchflusssensor |
| Nenndurchfluss qp: |
2,5 m3/h |
Minimaldurchfluss qi horziontal:
Minimaldurchfluss qi vertikal: |
50 l/h
50 l/h |
Verhältnis qp/qi horizontal:
Verhältnis qp/qi vertikal: |
50:1
50:1 |
| Verhältnis qs/qp: |
2:1 |
| Anlauf: |
6 l/h bis 7 l/h |
| zulässiger Betriebsdruck: |
maximal 1,6 MPa (16 bar) |
| Systemdruck: |
minimal 0,1 MPa (1 bar), Kavitationsvermeidung |
| Einbaulage: |
horizontal/vertikal |
| Zählergewinde: |
G2 B |
| Temperatursensoren |
| Messelement: |
PT 1000 nach EN 60751 |
| Ausführung: |
Typ DS |
| Durchmesser: |
5,0 mm |
Einbauart direkt:
Einbauart indirekt: |
5,0 mm (Kugelhahn)
5,0 mm (Tauchhülse) |
| Anschlusskabellänge: |
1,5 m |
