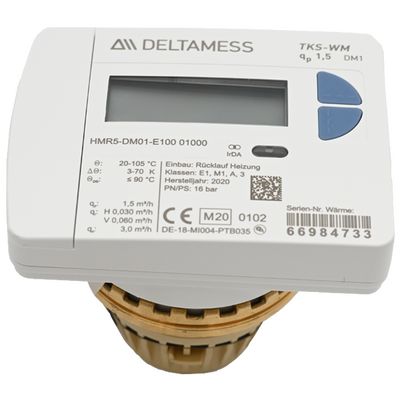

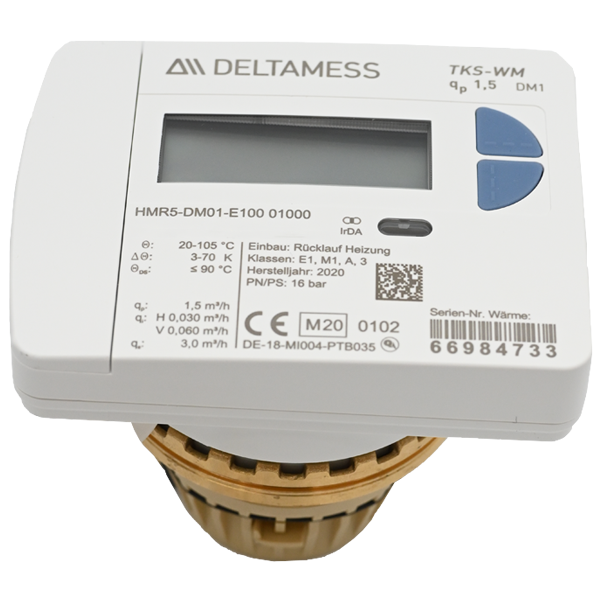

Wärmezähler TKS qp 1,5 m3/h - Temperaturfühler 5,2 mm
Die Geräte verfügen über ein abnehmbares Rechenwerk für die Wandmontage, eine IrDA-Schnittstelle sowie eine Schnittstelle zur Nachrüstung externer Module. Ab Werk können die Geräte mit der benötigten Kommunikationstechnik ausgestattet werden.
Die Messwerterfassung erfolgt über zwei Platin-Widerstandsthermometer vom Typ PT 1000 sowie einen hydraulischen Flügelradgeber mit magnetfreier Abtastung nach dem Induktivprinzip. Dadurch wird ein verschleißarmer und langzeitstabiler Messbetrieb gewährleistet.
Hohe Auflösung durch 8-stellige LCD-Anzeige. Es werden der aktuelle Wert, der Altwert, die Monatswerte sowie zahlreiche Service- und Betriebsparameter angezeigt. Das 2-Tastensystem gewährleistet eine schnelle Bedienung.
- Spannungsversorgung: 6- oder 10-Jahres-Lithiumbatterie
- Zulassung nach Europäischer Messgeräterichtlinie (MID)
- inklusive
- Verplombungsmaterial
- Installations-/Bedienungsanleitung
- Tauchhülsenerkennungsanleitung mit Liste zugelassener, geduldeter Bestandstauchhülsen
- 5 Jahre Garantie
Einbauort:
|
Rücklauf |
| Einbaulage: |
horizontal/vertikal |
| Umgebungsklasse: |
A |
| Messgenauigkeitsklasse: |
3 |
| Schutzart: |
IP 65 |
| Wärmezähler: |
EN 1434 |
| Heizmediumqualität: |
nach VDI-Richtlinie 2035 |
Rechenwerk (abnehmbar)
|
| Kabellänge: |
30 cm |
| Temperaturbereich: |
20 °C bis 105 °C |
| zugelassene Temperaturdifferenz: |
3 K - 70 K |
| Zählbeginn ab Temperaturdifferenz: |
Wärme 0,2 K |
| Umgebungstemperatur: |
5 °C ... 55 °C |
| Volumenmessteil |
| Nenndurchfluss qp: |
1,5 m3/h |
Minimaldurchfluss qi horziontal:
Minimaldurchfluss qi vertikal: |
30 l/h
60 l/h |
| Anlauf: |
6,0 l/h |
Verhältnis qp/qi horizontal:
Verhältnis qp/qi vertikal: |
50:1
25:1 |
| max. Durchfluss (kurzzeitig): |
3,0 m³/h |
| max. zulässiger Betriebsdruck: |
1,6 MPa (16 bar) |
| Temperaturbereich: |
20 °C - 90 °C |
| Druckverlust bei qp: |
220 mbar |
| Temperaturfühler |
| Durchmesser Temperaturfühler Vorlauf: |
5,2 mm |
| Kabellänge Temperaturfühler Vorlauf: |
1,5 m (opt. 3 m) |
| Durchmesser Temperaturfühler Rücklauf: |
5,2 mm |
| Kabellänge Temperaturfühler Rücklauf: |
0,8 m |
