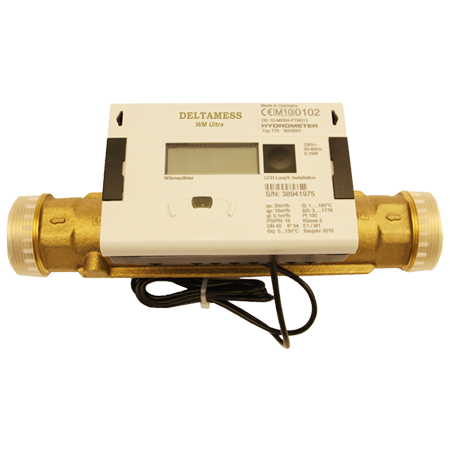

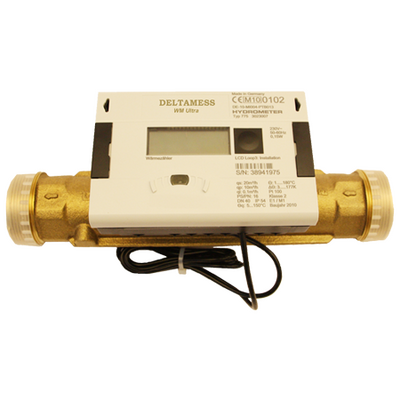

Ultraschall-Wärmezähler qp 0,6 m3/h - Temperaturfühler 5,2 mm
Diese Standardausführung des Ultraschall-Kompaktwärmezählers ist mit einem integrierten Rechenwerk und einer Wandhalterung ausgestattet. Er kann als Wärmezähler, Wärme-Kältezähler und Kältezähler verwendet werden. Das Gehäuse aus Messing kann sowohl horizontal als auch vertikal eingebaut werden.
- zugelassen nach MID Klasse 2 und 3 und K 7.2 (Kälte)
Der Wärmezähler ist mit modernster Ultraschalltechnologie ausgestattet und eignet sich als konformitätsbewertetes Messgerät hervorragend für die exakte Erfassung des Volumenstroms. Der Vorteil von Ultraschall-Wärmezählern besteht darin, dass sich im Volumenmessteil keine beweglichen Teile befinden. Dadurch sind sie weitgehend unempfindlich gegen Ablagerungen aus dem Heizwasser und arbeiten nahezu verschleißfrei und sind geräuschlos.
Die Geschwindigkeit des Messmediums wird mit dem Laufzeitdifferenzverfahren bestimmt. Dazu wird ein Ultraschallsignal einmal in Flussrichtung und einmal entgegen dieser eingekoppelt. In Richtung des Volumenstroms wird das Signal beschleunigt, entgegen der Fließrichtung wird es verzögert. Aus der gemessenen Laufzeitdifferenz können die Fließgeschwindigkeit und daraus wiederum das Volumen ermittelt werden.
Das Rechenwerk aus Kunststoff verfügt über eine Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit acht Stellen und Sonderzeichen. Die darstellbaren Werte sind in drei Anzeigenschleifen zusammengefasst und können über eine Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt. Der errechnete Energieverbrauch kann bequem vom Gerätedisplay abgelesen werden und steht somit direkt für die Heizkostenabrechnung zur Verfügung.
Der Wärmezähler kann einfach und problemlos von Fachpersonal eingebaut und nachgerüstet werden. Eine Nachrüstung über externe Funkmodule ist jederzeit möglich.
Zusätzliches Plombiermaterial ist im Lieferumfang enthalten.
Rechenwerk
- mit automatischer Modulerkennung und Anzeige im Display
- mit Stromsparmodus
- absetzbar mittels Wandhalter bzw. Absetzhalter.
Modulare Erweiterungsmöglichkeiten
- die Module sind einfach nachrüstbar und ihre Funktion muss nicht aktiviert werden
- die Auslesung und Konfiguration kann mithilfe der Software IZAR@SET erfolgen, entweder optisch oder per MBus (drahtgebunden)
| Durchflusssensor |
| Nenndurchfluss qp: |
0,6 m3/h |
| Nennweite DN: |
15 mm |

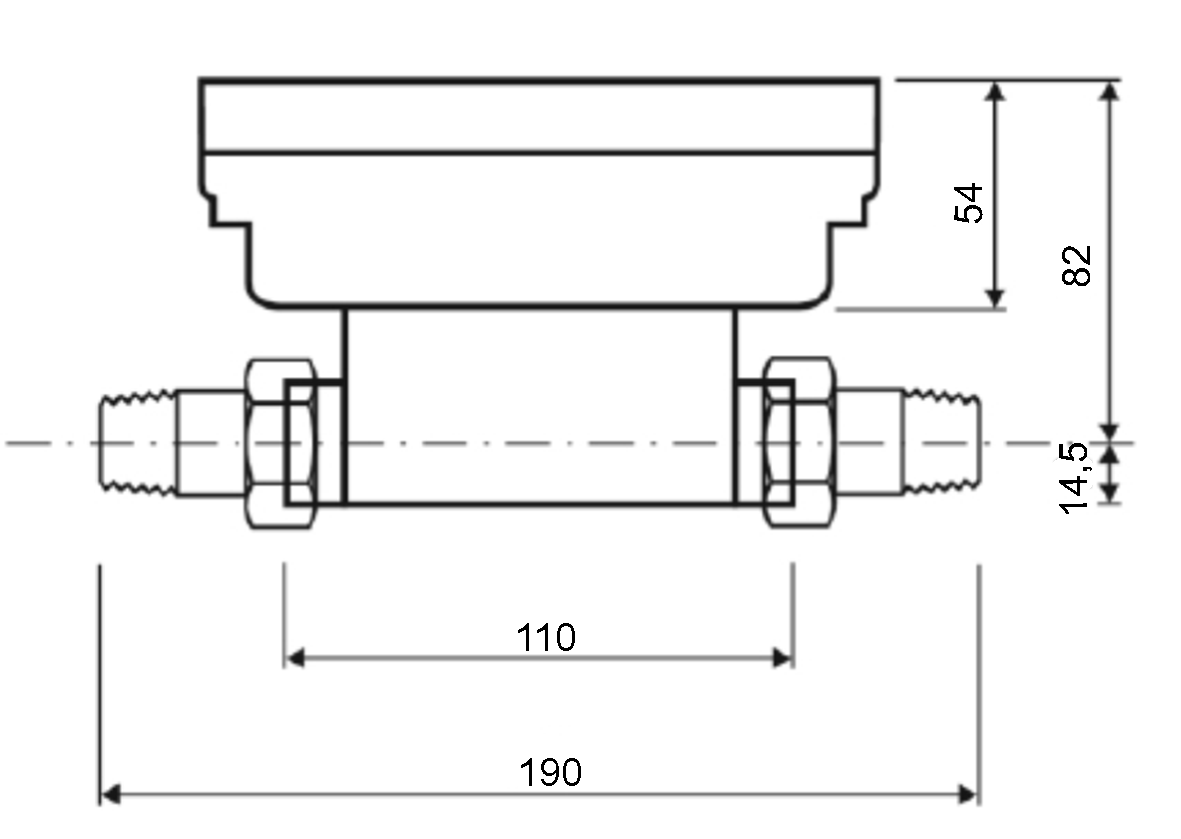

| Baulänge: |
110 mm |
| Anlaufwert: |
1 l/h |
| kleinster Durchfluss qi: |
6 l/h |
| größter Durchfluss qs: |
1,2 m3/h |
| Überlastwert: |
2,5 m3/h |
| Betriebsdruck PN: |
16 bar |
| Druckverlust bei qp: |
85 mbar |
| Temperaturbereich Wärmezähler: |
5 - 130 °C |
| Temperaturbereich Wärme-/Kältezähler: |
5 - 105 °C |
| Temperaturbereich Kältezähler: |
5 - 50 °C |
| Widerstandswert Zeta: |
21 ,3 |
| Rechenwerk |
| Anzeige: |
8-stelliges LC-Display ohne Hintergrundbeleuchtung |
| Temperaturbereich: |
-9,9 bis 189,9 °C |
| Temperaturdifferenz: |
3 - 177 K |
| Schutzklasse: |
IP54 |
| Spannungsversorgung: |
Spannungsversorgung: Batterie → A-Zelle 3,6 VDC (11 Jahre Lebensdauer) |
| Netzteil: |
230 VAC oder 24 VAC |
| Schnittstellen - Standard: |
optische Schnittstelle nach IEC 870-5 |
| Schnittstellen - optional: |
2 Steckplätze für optionale Module
MBus-Modul → minimale Auslesefrequenz 3 Minuten
RS232-Modul
Impulsausgangsmodul mit 2 Impulsausgängen (1 x 4 Hz; 1 x 100 Hz), einstellbare Impulsausgangswerte |
Temperaturfühler Wärmezähler
|
| Sensortyp: |
Pt 100 < 8; rms < 0,015 |
| Anschlussart: |
2-Leiter-Technik |
| Durchmesser: |
5,2 mm |
| absoluter Temperaturmessbereich: |
1 - 180 °C |
| Kabellänge: |
2 Meter |
Messzyklus mit Netzteil:
Messzyklus mit Batterie A-Zelle:
Messzyklus mit D-Zelle: |
2 s
16 s
4 s |
Temperaturfühler kombinierter Wärme-/Kältezähler und Kältezähler
|
| Sensortyp: |
Pt 500 |
| Anschlussart: |
2-Leiter-Technik |
| Durchmesser: |
5,2 mm |
| Kabellänge: |
2 Meter |
Messzyklus mit Netzteil:
Messzyklus mit Batterie A-Zelle:
Messzyklus mit D-Zelle: |
2 s
16 s
4 s |
| |
| Temperaturbereich: |
-20 bis 105 °C bzw. 150 °C |
| Toleranzklasse B: |
± (0,30 K + 0,005 x |t|) |
| empfohlener Messstrom: |
0,7 mA |
| Maximalstrom: |
3,0 mA |
| Temperaturkoeffizient: |
α = 3,850 x 10¯³ °C¯¹ (zwischen 0 und 100 °C) |
| Langzeitstabilität: |
maximal Ro -drift 0,05 % / Jahr |
| Isolationswiderstand: |
>10 MΩ bei Raumtemperatur |
