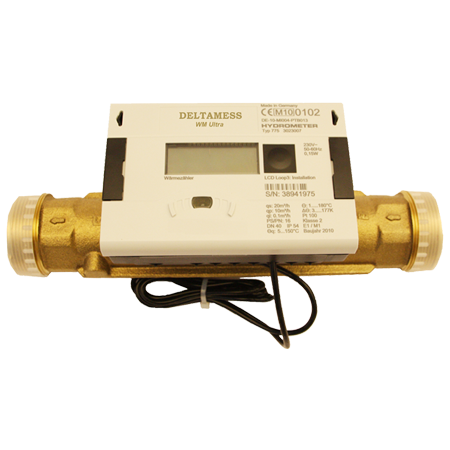

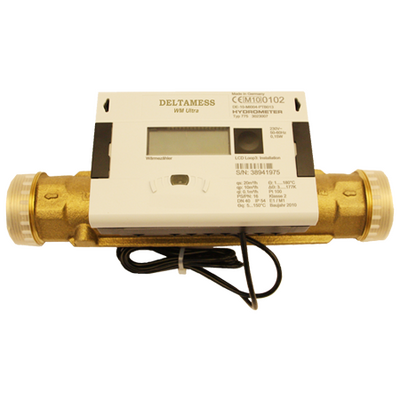

Ultraschall-Wärmezähler qp 10,0 m3/h - Temperaturfühler 5,2 mm - DN 40
Dieser Ultraschall-Wärmezähler ist in seiner Standardausführung mit integriertem Rechenwerk, Temperaturfühler und Wandhalterung ausgestattet. Er ist zugelassen nach MID Klasse 2 und 3 sowie K 7.2 (Kälte) und hat eine Applikation als Wärmezähler. Er kann jedoch auch als Wärme-Kältezähler und Kältezähler eingesetzt werden. Das Gehäuse kann horizontal sowie vertikal eingebaut werden.
Der Temperaturbereich für den Einsatz als Wärmezähler liegt bei 5 °C bis 130 °C, als kombinierter Wärme-/Kältezähler bei 5 °C bis 105 °C und als Kältezähler bei 5 °C bis 50 °C.
Das Kunststoff-Rechenwerk verfügt über eine achtstellige Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit Sonderzeichen. Die darstellbaren Werte sind in drei Anzeigenschleifen zusammengefasst und können über eine Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt.
Die Standardschnittstelle ist die optische Schnittstelle nach IEC 870-5. Für optionale Module sind zwei Steckplätze vorhanden. Die Module sind einfach nachrüstbar. Die Auslesung und Konfiguration kann mithilfe der Software IZAR@SET erfolgen, entweder optisch oder per MBus (drahtgebunden).
Der Vorteil von Ultraschall-Wärmezählern ist, dass sich im Volumenmessteil keinerlei bewegliche Teile befinden. Dadurch sind sie weitgehend unempfindlich gegen Ablagerungen aus dem Heizwasser und arbeiten nahezu verschleißfrei und geräuschlos. Die Geschwindigkeit des Messmediums wird mit dem Laufzeitdifferenzverfahren bestimmt. Dazu wird ein Ultraschallsignal einmal in Flussrichtung und einmal entgegen dieser eingekoppelt. In Richtung des Volumenstroms wird das Signal beschleunigt, entgegen der Fließrichtung wird es verzögert. Aus der gemessenen Laufzeitdifferenz kann die Fließgeschwindigkeit und daraus wiederum das Volumen ermittelt werden.
Der errechnete Energieverbrauch kann bequem vom Gerätedisplay abgelesen werden und steht somit direkt für die Heizkostenabrechnung zur Verfügung. Der Wärmezähler kann einfach und problemlos von Fachpersonal eingebaut und nachgerüstet werden. Eine Nachrüstung über externe Funkmodule ist jederzeit möglich.
Im Lieferumfang ist zusätzlich Plombiermaterial enthalten.
WICHTIGER HINWEIS: Dieser Ultraschallzähler ist auch mit folgender Ausstattung verfügbar.
Bitte stellen Sie Ihre Anfrage unter Angabe der jeweiligen Artikelnummer.
| Impulsausgangskarte |
Artikelnummer 11307 |
| M-Bus (drahtgebunden) |
Artikelnummer 11308 |
| M-Bus (drahtgebunden) und 230 V-Netzkarte |
Artikelnummer 11309 |
| Durchflusssensor |
| Nenndurchfluss qp: |
10 m3/h |
| Nennweite DN: |
40 mm |

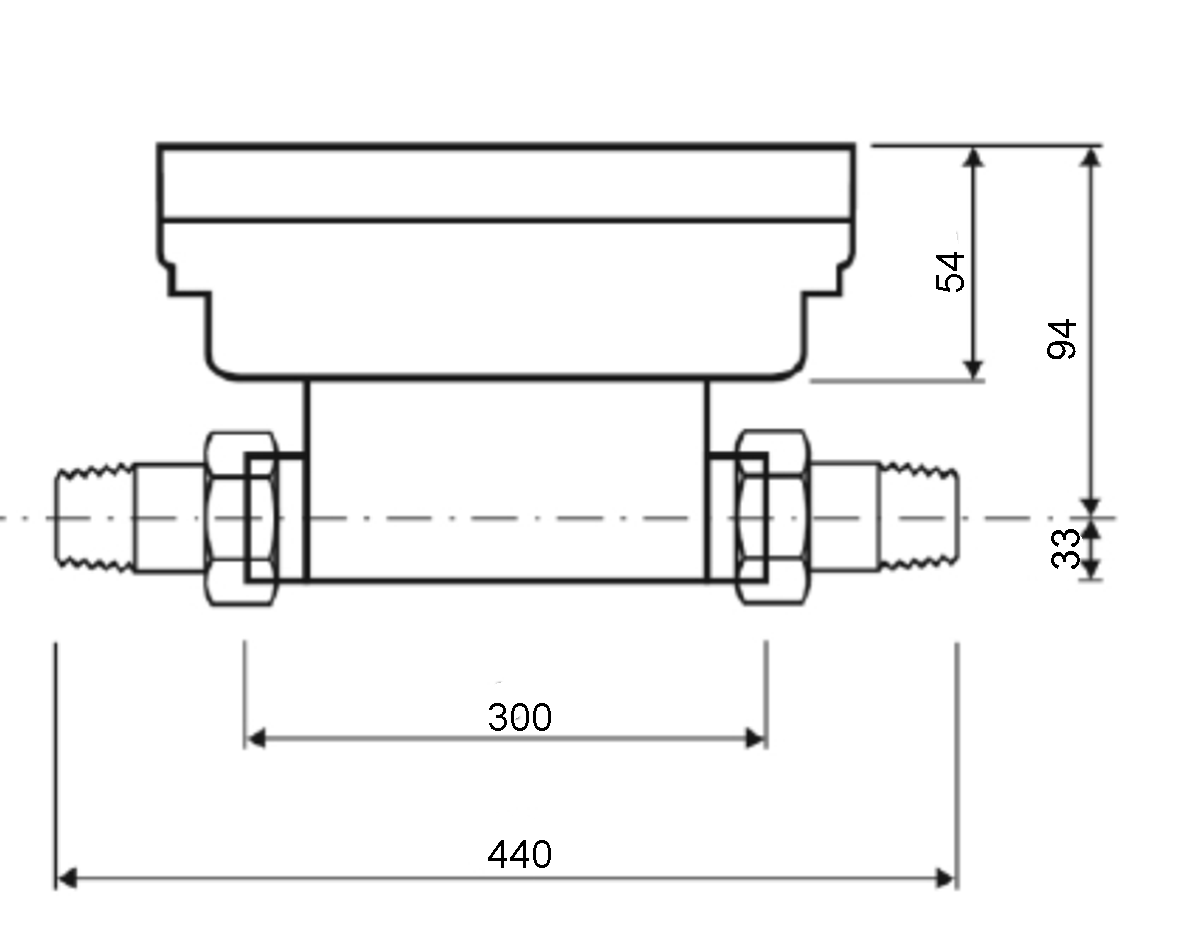

| Baulänge: |
300 mm |
| Anschlussgewinde: |
G2 |
| kleinster Durchfluss qi: |
40 l/h (nur bei horizontaler Einbaulage)
100 l/h
|
| größter Durchfluss qs: |
20 m3/h |
| Überlastwert: |
24 m3/h |
| Betriebsdruck PN: |
16 bar |
| Temperaturbereich Wärmezähler: |
5 °C - 130 °C |
| Rechenwerk |
| Anzeige: |
Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit 8 Stellen und Sonderzeichen |
| Schutzklasse: |
IP54 |
| Energieversorgung: |
A-Zelle 3,6 VDC Batterie (11 Jahre Lebensdauer) oder
Netzteil 120 VAC oder 24 VAC |
| Schnittstellen - Standard: |
optische Schnittstelle nach IEC 870-5 |
| Schnittstellen - optional: |
2 Steckplätze für optionale Nachrüstmodule |
Temperaturfühler Wärmezähler
|
| Sensortyp: |
Pt 100 |
| Durchmesser: |
5,2 mm |
| Kabellänge: |
2 Meter |
| Temperaturmessbereich: |
1 °C bis 180 °C |
| Temperaturfühler kombinierter Wärme-/Kältezähler |
| Sensortyp: |
Pt 500 |
| Durchmesser: |
5,2 mm |
| Kabellänge: |
2 Meter |
| Temperaturmessbereich: |
-20 °C bis 105 °C / 150 °C |
