WZ Q3 100 - kalt
Artikelnummer: 10727

Verbundwasserzähler: 8-Loch-Ausführung, Baulänge 360 mm

Verbund-Großwasserzähler Q3 100 - DN 100 - kalt mit Ringkolben-Nebenzähler für stark schwankende Durchflüsse

  • zur Verbrauchsmessung von Kaltwasser (Trink- oder Brauchwasser) bis 50 °C
  • für horizontalen und vertikalen Einbau (auch Steig- und Fallleitung)
  • austauschbarer Messeinsatz (Haupt-/Nebenzähler und Umschaltventil)
  • höchste Präzision und Zuverlässigkeit auch bei niedrigen Durchflüssen
  • vollständig überflutbar - Schutzklasse IP68 (Haupt- und Nebenzähler)
  • Gehäuse aus Sphäroguss nach DIN EN1563; innen und außen vollständig mit für Trinkwasser zugelassenem Epoxidharz beschichtet
  • keine Beruhigungsstrecke erforderlich (U0/D0) gemäß OIML R49 und DIN EN ISO 4064
  • Haupt- und Nebenzähler vorbereitet für die Zählerfernablesung
  • Fernauslesung: Kombinierbar mit stationärem GSM-System, Haupt- und Nebenzähler serienmäßig mit Kommunikationsschnittstelle für EDC-Module (Electronic Data Capture)
    • EDC- LPWAN-Funkmodul (868 MHz) für LoRaWAN®
    • EDC- wireless M-Bus Funkmodul nach OMS-Standard (868 MHz), EN 13757-4
    • EDC- kombiniertes M-Bus und Impulsmodul
Typ: 8-Loch
Nennweite: DN 100
Dauerdurchfluss Hauptzähler Q3:
Dauerdurchfluss Nebenzähler Q3:
100 m3/h
    4 m3/h
erreichbarer Messbereich Q3/Q1:
Standard-Messbereich Q3/Q1:
6300 H/V
4000 H/V
Überlastdurchfluss Q4: 125 m3/h
Mindestdurchfluss1 Q1: 0,025 m3/h
Übergangsdurchfluss1 Q2: 0,04 m3/h
Anlauf: < 2 l/h
Anzeigebereich Hauptzähler:
Anzeigebereich Nebenzähler:
min. 0,5 l / max. 999.999 m3
min. 0,02 l / max. 99.999 m3
Temperaturbereich: 0,1 - 50 °C
max. Betriebsdruck:
min. Betriebsdruck:
16 bar
0,5 bar
Impulswertigkeit Hauptzähler (Modulatorscheibe):
Impulswertigkeit Nebenzähler (Modulatorscheibe):
10 l/Imp.
1 l/Imp.
Druckverlustklasse Δp bei Q3: 0,63 bar
mechanische Umgebungsbedingung: M1
klimatische Umgebungsbedingung2: 5 - 55 °C
Strömungsprofilempfindlichkeit: U0/D0

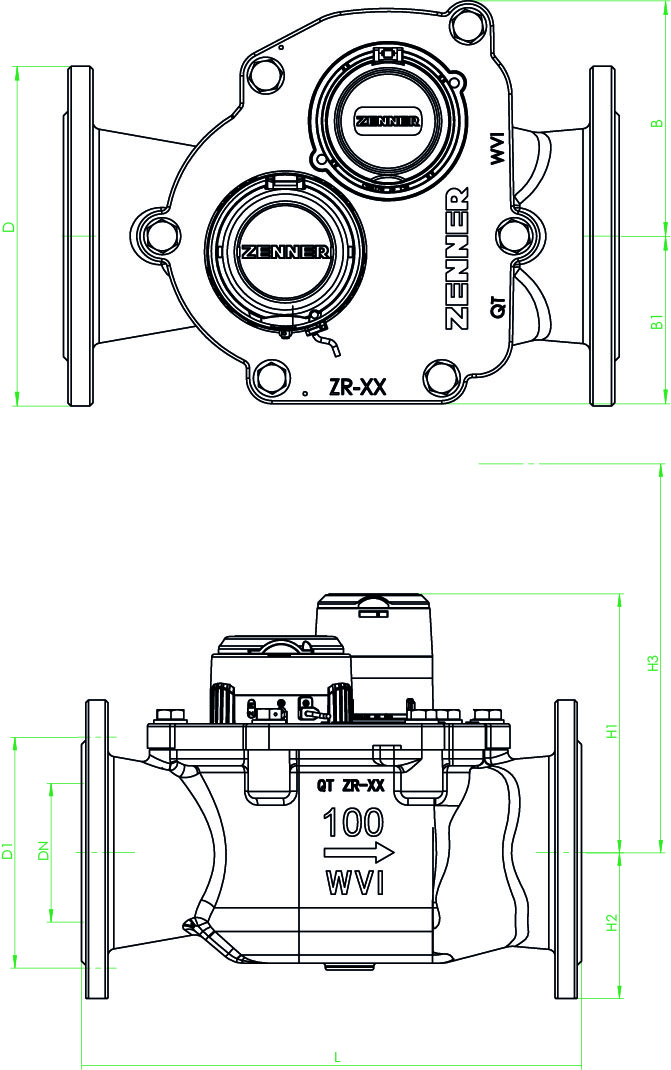

Nennweite: DN 100
Baulänge: 360 mm
Höhe H1: 185 mm
Höhe H2: 105 mm
Ausbauhöhe Messeinsatz: 335 mm
Breite B: 152,5 mm
Breite B1: 108,5 mm
Durchmesser Flansch D: 220 mm
Durchmesser Lochkreis D1: 180 mm
Anzahl Schrauben: 8 Stück
Schraubengröße: M16
Durchmesser Schraubenloch: 19 mm
Gewicht ca.: 26,1 kg

1 Werte beziehen sich auf Standard Messbereich
2 Betauung möglich
