Verbund-Großwasserzähler Q3 63 - DN 80 - kalt mit Ringkolben-Nebenzähler für stark schwankende Durchflüsse
- zur Verbrauchsmessung von Kaltwasser (Trink- oder Brauchwasser) bis 50 °C
- für horizontalen und vertikalen Einbau (auch Steig- und Fallleitung)
- austauschbarer Messeinsatz (Haupt-/Nebenzähler und Umschaltventil)
- höchste Präzision und Zuverlässigkeit auch bei niedrigen Durchflüssen
- vollständig überflutbar - Schutzklasse IP68 (Haupt- und Nebenzähler)
- Gehäuse aus Sphäroguss nach DIN EN1563; innen und außen vollständig mit für Trinkwasser zugelassenem Epoxidharz beschichtet
- keine Beruhigungsstrecke erforderlich (U0/D0) gemäß OIML R49 und DIN EN ISO 4064
- Haupt- und Nebenzähler vorbereitet für die Zählerfernablesung
- Fernauslesung: Kombinierbar mit stationärem GSM-System, Haupt- und Nebenzähler serienmäßig mit Kommunikationsschnittstelle für EDC-Module (Electronic Data Capture)
- EDC- LPWAN-Funkmodul (868 MHz) für LoRaWAN®
- EDC- wireless M-Bus Funkmodul nach OMS-Standard (868 MHz), EN 13757-4
- EDC- kombiniertes M-Bus und Impulsmodul
| Typ: |
8-Loch |
| Nennweite: |
DN 80 |
Dauerdurchfluss Hauptzähler Q3:
Dauerdurchfluss Nebenzähler Q3: |
63 m3/h
4 m3/h |
erreichbarer Messbereich Q3/Q1:
Standard-Messbereich Q3/Q1: |
4000 H/V
2500 H/V |
| Überlastdurchfluss Q4: |
78,75 m3/h |
| Mindestdurchfluss1 Q1: |
0,025 m3/h |
| Übergangsdurchfluss1 Q2: |
0,04 m3/h |
| Anlauf: |
< 2 l/h |
Anzeigebereich Hauptzähler:
Anzeigebereich Nebenzähler: |
min. 0,5 l / max. 999.999 m3
min. 0,02 l / max. 99.999 m3 |
| Temperaturbereich: |
0,1 - 50 °C |
max. Betriebsdruck:
min. Betriebsdruck: |
16 bar
0,5 bar |
Impulswertigkeit Hauptzähler (Modulatorscheibe):
Impulswertigkeit Nebenzähler (Modulatorscheibe): |
10 l/Imp.
1 l/Imp. |
| Druckverlustklasse Δp bei Q3: |
0,63 bar |
| mechanische Umgebungsbedingung: |
M1 |
| klimatische Umgebungsbedingung2: |
5 - 55 °C |
| Strömungsprofilempfindlichkeit: |
U0/D0 |

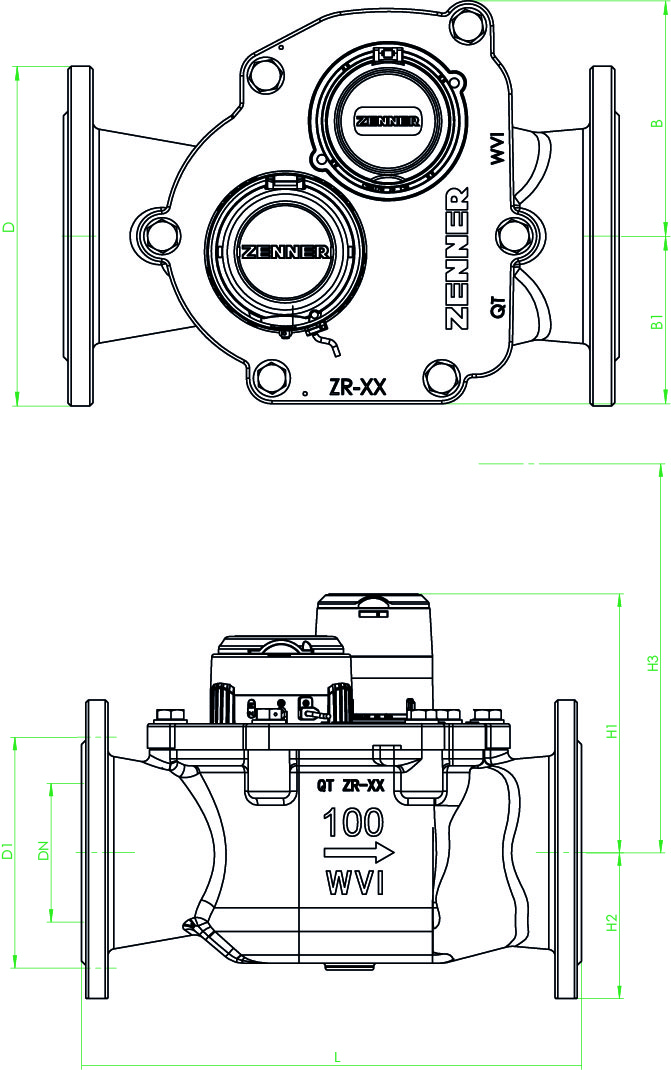

| Nennweite: |
DN 80 |
| Baulänge: |
300 mm |
| Höhe H1: |
185 mm |
| Höhe H2: |
95 mm |
| Ausbauhöhe Messeinsatz: |
335 mm |
| Breite B: |
152,5 mm |
| Breite B1: |
108,5 mm |
| Durchmesser Flansch D: |
200 mm |
| Durchmesser Lochkreis D1: |
160 mm |
| Anzahl Schrauben: |
8 Stück |
| Schraubengröße: |
M16 |
| Durchmesser Schraubenloch: |
19 mm |
| Gewicht ca.: |
22,1 kg |
1 Werte beziehen sich auf Standard Messbereich
2 Betauung möglich
